DVM S WATER
물-공기 멀티형 지열원 히트펌프
지열원 히트펌프

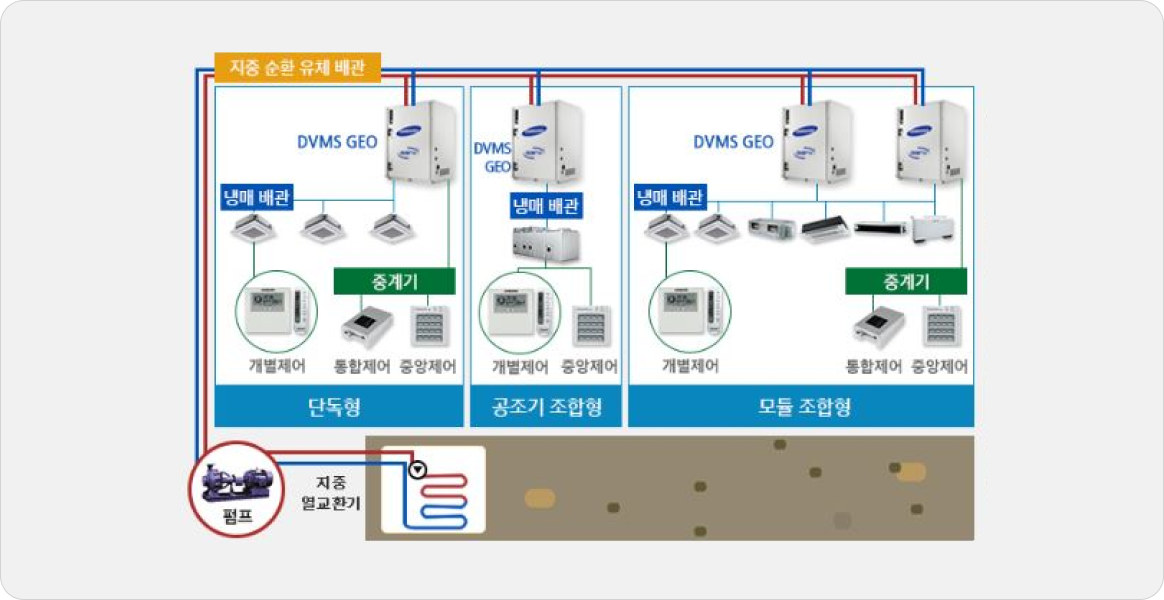

지열냉난방시스템 DVM S GEO는 땅 속의 에너지를 열원으로 이용하여 유지비용 절감은 물론 지구 온난화에 영향을 미치는 CO2 배출양을 줄인 고효율 친환경 시스템으로, 최근 “저탄소 녹색 성장 정책” 및 “에너지 절감대책” 따라 공공부문은 물론 주거용 시장에도 활발하게 보급되고 있습니다.
-
안정성
-
친환경성
-
경제성
-
편리성

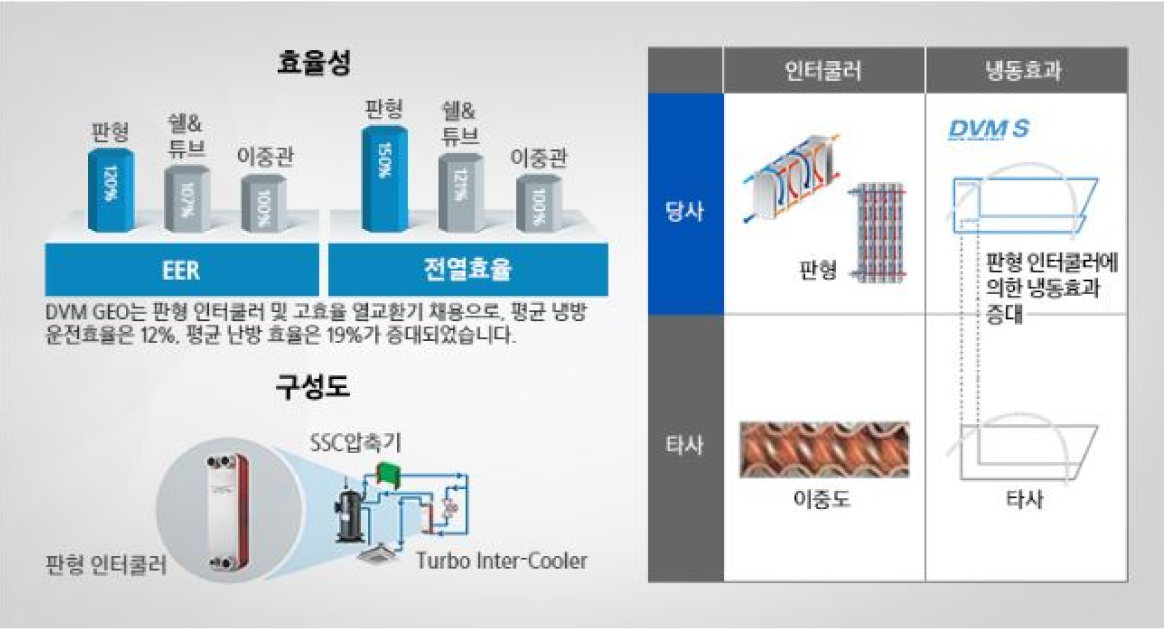

에너지 효율의 극대화! 판형 인터쿨러
타사의 이중관식과 Shell&Tube형의 열교환기보다 한 차원 성능을 끌어올린 신개념 인터쿨러 기술로서 타사 대비 열교환 효율을 30% 증가시키고 장배관·고낙차에서 보다 안정적인 성능을 낼 수 있는 열교환 기술입니다.
특장점
-
친환경성과 경제성의 신·재생에너지 시스템
-
효율적 경제성
ㆍ외기 온도 영향 無
-
공간 활용성
ㆍ최대 60마력 확보
-
신·재생에너지 설비 인증 제품
ㆍ설치 의무화
ㆍ보급 보조사업 대용가능
장비사양
| 전원사양 [Φ, #, V, Hz] | 3,4,380,60 | ||
| 구분 | Heat Pump / Heat Recovery | ||
| 성능 | 정격냉방 [kW] 23.00KW |
정격난방 [kW] 26.00KW |
|
| 소비전력 | 정격냉방 4.18KW |
정격난방 4.33KW |
최대 9.54KW |
| 운전전류 | 정격냉방 7.00A |
정격난방 7.30A |
최대 16.1A |
| 차단기(MCCB+ELB)/(ELCB) 20.00A |
|||
| 압축기 | 형식 SSC Scroll x1 |
출력 4.96kW |
오일 종류 PVE |
| 오일 초기 충진량 3.9cc |
|||
| 응축기 | 형식 PHE(Stainless Steel Plate) |
입출구 배관경 지름(mm) 32 (1-1/4) |
수두 손실 22 kPa |
| 냉각수 유량 80 LPM |
최대 압력 1.96 Mpa |
||
| 배관 | 액관 지름(mm) 9.52mm |
가스관 지름(mm) 19.05mm |
고압가스관 지름(mm) 15.88mm |
| 균유관 지름(mm) - |
장배관 설치한계 170(190) |
고낙차 배관 설치한계 50.0(40.0) |
|
| 배선 | 전원선 2.5㎣ |
통신선 0.75~1.25㎣ |
|
| 냉매 | 종류 R410A |
충진량 5.50kg |
|
| 본체 치수 | 제품 중량 160kg |
포장 중량 167kg |
제품 치수(가로x높이x깊이) 770x1000x545mm |
| 포장 치수(가로x높이x깊이) 840x1200x620mm |
|||
| 사용 온도 범위 | 냉방 10.0 ~ 45.0℃ |
난방 10.0 ~ 45.0℃ |
|
| 전원사양 [Φ, #, V, Hz] | 3,4,380,60 | ||
| 구분 | Heat Pump / Heat Recovery | ||
| 성능 | 정격난방 [kW] 29.00KW |
정격난방 [kW] 32.60KW |
|
| 소비전력 | 정격냉방 5.58KW |
정격난방 5.62KW |
최대 9.54KW |
| 운전전류 | 정격냉방 9.40A |
정격난방 9.50A |
최대 16.1A |
| 차단기(MCCB+ELB)/(ELCB) 20.00A |
|||
| 압축기 | 형식 SSC Scroll x1 |
출력 4.96kW |
오일 종류 PVE |
| 오일 초기 충진량 3.9cc |
|||
| 응축기 | 형식 PHE(Stainless Steel Plate) |
입출구 배관경 지름(mm) 32 (1-1/4) |
수두 손실 30 kPa |
| 냉각수 유량 96 LPM |
최대 압력 1.96 Mpa |
||
| 배관 | 액관 지름(mm) 9.52mm |
가스관 지름(mm) 22.22mm |
고압가스관 지름(mm) 19.05mm |
| 균유관 지름(mm) - |
장배관 설치한계 170(190) |
고낙차 배관 설치한계 50.0(40.0) |
|
| 배선 | 전원선 2.5㎣ |
통신선 0.75~1.25㎣ |
|
| 냉매 | 종류 R410A |
충진량 5.80kg |
|
| 본체 치수 | 제품 중량 160kg |
포장 중량 167kg |
제품 치수(가로x높이x깊이) 770x1000x545mm |
| 포장 치수(가로x높이x깊이) 840x1200x620mm |
|||
| 전원사양 [Φ, #, V, Hz] | 3,4,380,60 | ||
| 구분 | Heat Pump / Heat Recovery | ||
| 성능 | 정격난방 [kW] 58.00KW |
정격난방 [kW] 65.20KW |
|
| 소비전력 | 정격냉방 11.15KW |
정격난방 11.24KW |
최대 18.84KW |
| 운전전류 | 정격냉방 18.80A |
정격난방 19.00A |
최대 31.8A |
| 차단기(MCCB+ELB)/(ELCB) 40.00A |
|||
| 압축기 | 형식 SSC Scroll x2 |
출력 4.96kW x 2 |
오일 종류 PVE |
| 오일 초기 충진량 6.2cc |
|||
| 응축기 | 형식 PHE(Stainless Steel Plate) |
입출구 배관경 지름(mm) 32 (1-1/4) |
수두 손실 54 kPa |
| 냉각수 유량 190 LPM |
최대 압력 1.96 Mpa |
||
| 배관 | 액관 지름(mm) 15.88mm |
가스관 지름(mm) 28.58mm |
고압가스관 지름(mm) 25.40mm |
| 균유관 지름(mm) - |
장배관 설치한계 170(190) |
고낙차 배관 설치한계 50.0(40.0) |
|
| 배선 | 전원선 6㎣ |
통신선 0.75~1.25㎣ |
|
| 냉매 | 종류 R410A |
충진량 9.80kg |
|
| 본체 치수 | 제품 중량 240kg |
포장 중량 257kg |
제품 치수(가로x높이x깊이) 1100x1000x545mm |
| 포장 치수(가로x높이x깊이) 1170x1200x620mm |
|||
| 사용 온도 범위 | 냉방 10.0 ~ 45.0℃ |
난방 10.0 ~ 45.0℃ |
|
